İnklinometre Cihazı Kullanımı

İnşaat ve mühendislik projelerinde eğim ölçümü için kullanılan bir araçtır. İnklinometreler, yapıların eğimini ve dikeyliğini, heyelan olup olmadığını doğru bir şekilde belirlemek için kullanılır.

Daha Fazla Bilgi

İnklinometrenin Tanımı ve İşlevi

İnklinometre Nedir?

İnklinometre, bir yüzeyin eğimini veya açısını ölçen bir araçtır. Genellikle inşaat, madencilik, jeodezi ve diğer mühendislik uygulamalarında kullanılır. İnklinometre cihazları, bir eğim sensörlü prop, veri alıcı bir sistem ve bir gösterge cihazı içerir.

İnklinometre Nasıl Çalışır?

İnklinometre, eğim sensörünü kullanarak bir yüzeyin eğimini ölçer. Eğim sensörünün hareketi, bir gösterge cihazı tarafından ölçülür. Gösterge cihazı, bir kadran, bir dijital ekran veya bir analog gösterge olabilir. Günümüz cihazları el bilgisayarı veya tablet (cep telefonu) ile ölçüm verilerini almaktadır.

Komple sistem şunlardan oluşmaktadır:

• Dijital MEMS Prob (0,5 m Dingil Mesafesi)
• Bluetooth'lu Kablo Makarası (Mevcut kablo uzunlukları (m): 30, 50, 100, 200, 300, diğerleri talep üzerine)
• Okuma Ünitesi (Android Tablet)
• Kılıf ve Aksesuarlar

İnklinometrenin Kurulumu ve Ayarlanması

1. Cihazın Hazırlanması

İlk adım, inklinometreyi kullanmaya hazırlamaktır. Bu, cihazın pilinin şarj edildiğinden ve cihazın düzgün bir şekilde çalıştığından emin olmak anlamına gelir.

2. Cihazın Yerleştirilmesi

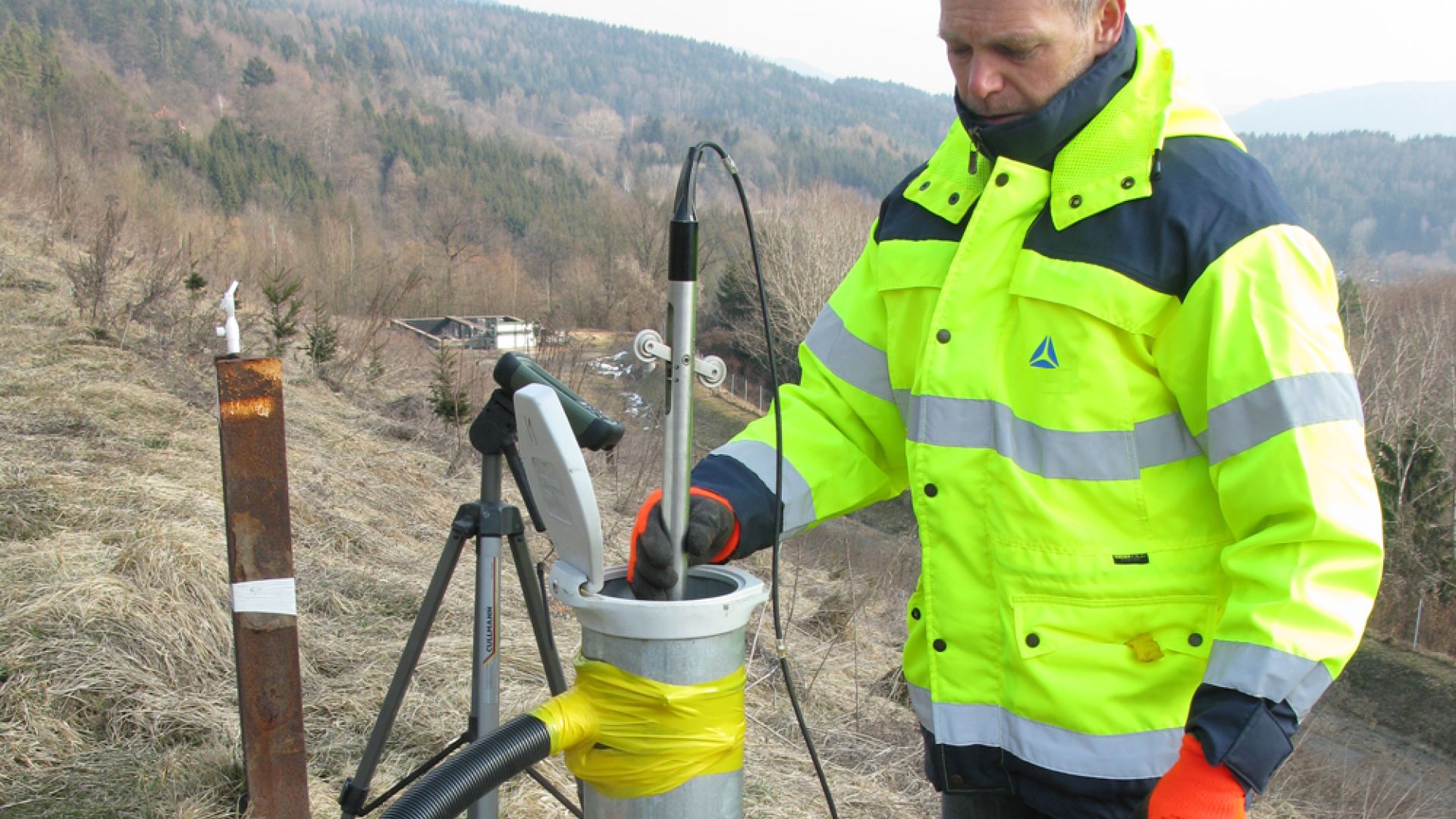

İkinci adım, inklinometreyi ölçüm yapılacak inklinometre borusuna heyelan yönünde indirmek gereklidir. Cihazın düzgün bir şekilde kuyuya indirildiğinden ve kuyuların heyelan yönüne doğru bakar şekilde yerleştirildiğinden emin olmak gerekir.

3. Cihazın Ayarlanması

Üçüncü adım, inklinometreyi kalibre etmektir. Bu, cihazın doğru ölçüm yaptığından emin olmak için yapılır. Cihazın kalibrasyonu düzenli olarak her yıl üretici firmaya yaptırılmalıdır.

Operasyon

Prob, monte edilen inklinometre borusunun tüm uzunluğu boyunca aşağı indirilir ve inko borusundan yukarı çıkarken X ve Y eksenlerindeki sapmayı okumak için her 0,5 m'de bir okuma alınır. Probun indirilmesi ve kaldırılmas manual cihazlarda genellikle elle yapılır. İlk okuma seti tamamlandıktan sonra yani A0 okuması yapıldıktan sonra, ikinci bir set almak için prob 180˚ döndürülür ve A180 okuması alınır. B0 ve B180 okumaları Biaxial cihazlarda otomatik verilenir. Bu okumalar görüntülenir ve daha sonra analiz için bir masaüstü bilgisayara aktarılmak üzere okuma cihazında saklanır.

Uygulama Alanları

• Şev stabilitesi
• Açık maden ocakları
• Atık barajları
• Köprü ayakları
• Tünel açıklıkları
• Dengesiz eğimler
• Dolgular
• Kazıklar ve kesonlar

İnklinometre Bakım ve Onarımı

Temizlik

İnklinometreyi düzenli olarak temizlemek, cihazın düzgün çalışmasını sağlar. Cihazın toz, kir ve diğer kalıntılardan arındırıldığından emin olun.

Onarım

İnklinometre hasar görürse, cihazın onarımı için uzman ekiplerimizle size yardımcı olmaya hazırız.

Bakım

İnklinometreyi düzenli olarak kontrol etmek, cihazın düzgün çalışmasını sağlar. Cihazın pili şarj edilmiş, cihazın tüm parçaları çalışır durumda ve cihazın kalibrasyonu doğru olmalıdır. Cihazın tekerlekleri düzenli olarak yağlanmalı ve rulmanlar kontrol edilmelidir. Bozuk olan rulmanlar değiştirilmelidir.
