In-Place Yerinde İnklinometre

Gezici prob tipi inklinometrelere alternatif olan yerinde inklinometreler, sabit bir sensör zinciri kullanır ve bir operatör gerektirmez.

Önemli projelerdeki kritik uygulamalarda veri kaydı ve gerçek zamanlı, uzaktan izleme için idealdir.

Tipik uygulamalar şunları içerir:

• Barajlar, otoyollar ve demiryolları üzerindeki heyelan alanlarının izlenerek şev arızalarına karşı erken uyarı sağlanması.
• Tünel inşaatı ve kazıdan kaynaklanan zemin hareketlerinin izlenmesi.
• Dolguların ve istinat duvarlarının deformasyonlarının izlenmesi.

Yerinde İnklinometre (IPI), dikey sondaj kuyusu uygulamaları için tasarlanmıştır, elde edilen veriler, taşınabilir Dijital Bluetooth İnklinometre sistemleri gibi travers tipi inklinometre sistemlerine benzer.

Bir sondaj kuyusu içindeki yanal yer değiştirmeyi ölçmek için ve farklı derinliklerde birden fazla IPI'nin kurulduğu bir sistemde kullanılır. Bu şekilde, yer değiştirme profili izlenebilir.

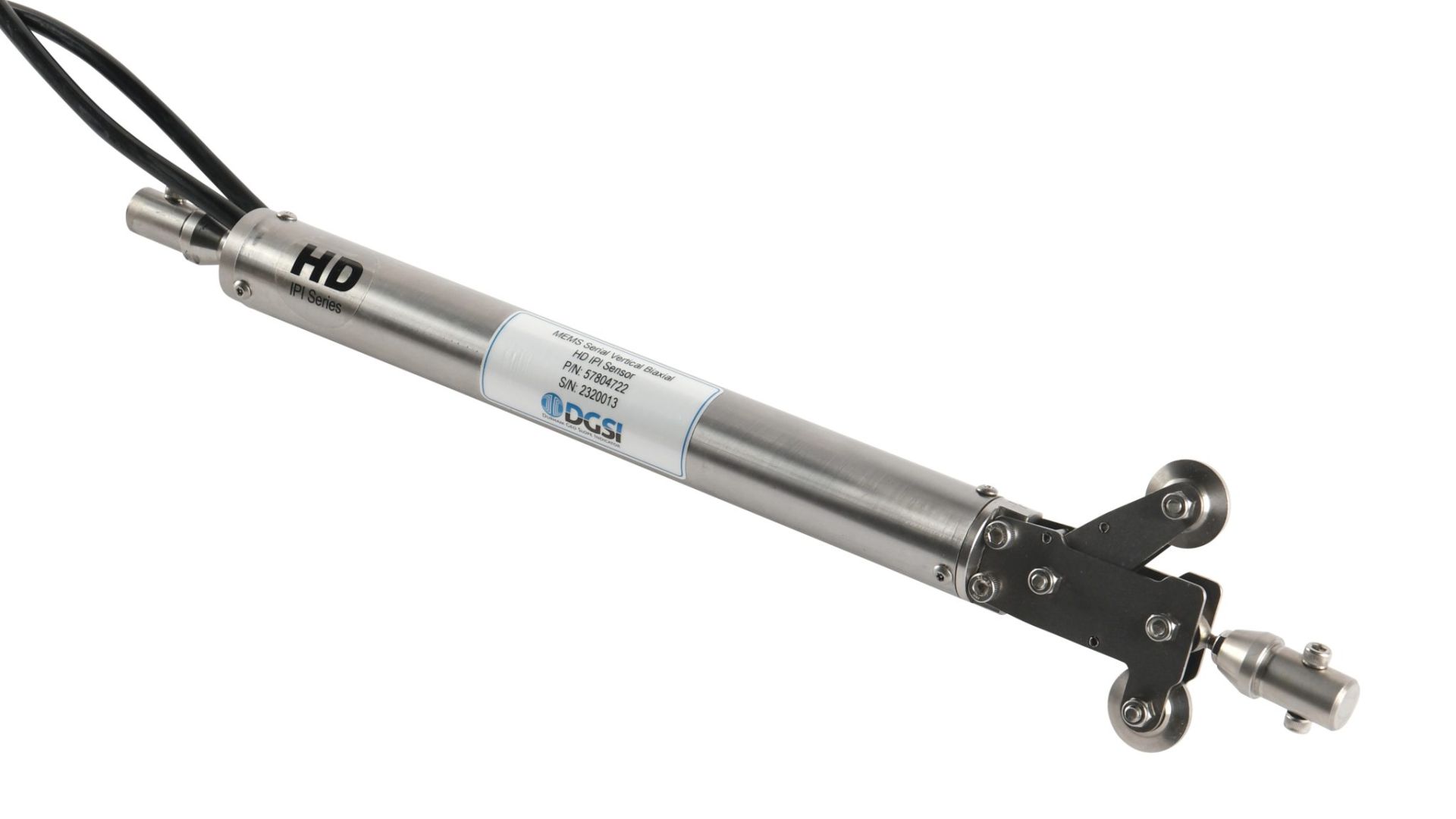

IPI'ın kendisi paslanmaz çelik bir muhafaza içine monte edilmiş bir veya iki (tek eksenli veya çift eksenli) MEMS eğim sensöründen oluşur. Her sensör, eğim (g) verilerinin otomatik sıcaklık kompanzasyonunu gerçekleştiren yerleşik bir mikroişlemci içerir.

Sensörün kendisi g (yerçekimi) cinsinden ölçüm yapan küçük bir ayrık cihazdır. Sensörlere güç verilir ve Datalogger bir veri kaydedici tarafından okunur. Özel yazılımı, sürekli güncellenen gerçek zamanlı bir heyelan profili grafiği üretir.

Yerinde eğim ölçer sistemi, inklinometre borusu ve bir eğim ölçer sensör zincirinden inklinometre setinde oluşur. İnklinometre borusu, şüpheli bir heyelan kuyusundaki sondaj deliğine yerleştirilir. Sensör zinciri, hareket bölgesini kapsayacak şekilde muhafazanın içine yerleştirilir.
Sensörler kuyudaki borunun eğimini ölçer. Eğim okumalarındaki değişiklikler, borunun hareketiyle yer değiştirdiğini gösterir. Yer değiştirme miktarı, mevcut eğim okuması ile ilk okuma arasındaki fark bulunarak ve ardından sonuç yanal mesafeye dönüştürülerek hesaplanır.
Çoğu uygulamada sensörler, hareketleri sürekli olarak izleyen ve önceden ayarlanmış bir değeri aşan bir değişiklik veya değişim oranı tespit ettiğinde bir alarmı tetikleyebilen bir veri toplama sistemine bağlanır.
